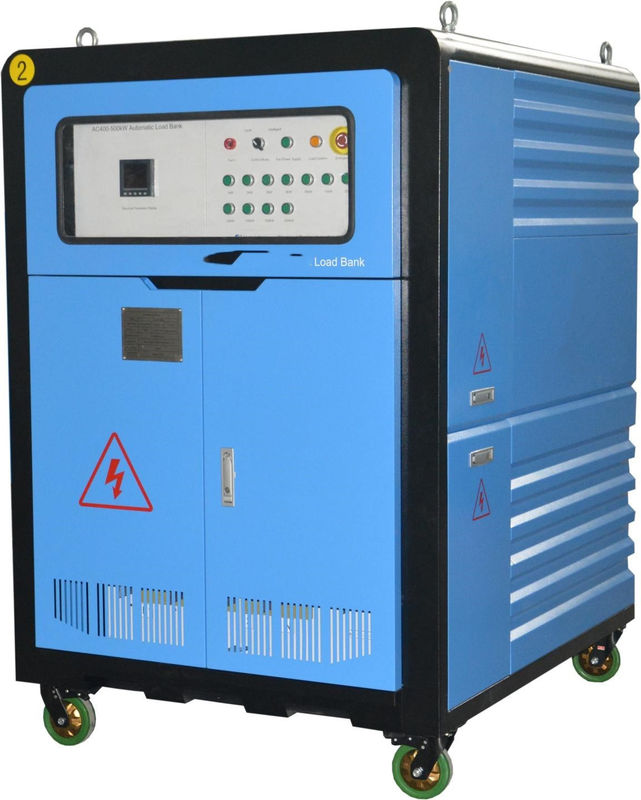

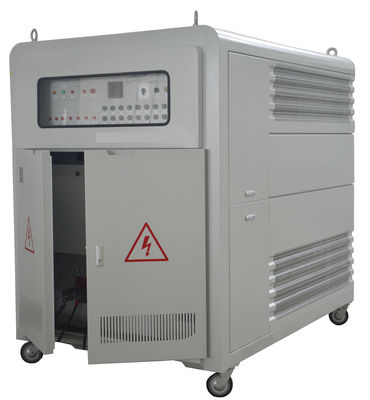

بانک بار مقاومت 600KW برای آزمایش ژنراتور

مدل

KL600

دقت نمایش

سطح صفر5

قدرت کنترل

برق خارجی 380VAC 3 فاز 4 سیم 50Hz

اتصال سیم

ورودی بانک بار--بار بس (قرص ستاره ای "Y") ورودی قدرت کنترل--بلاک ترمینال

رابط ارتباطی

RS232/RS485

عایق بندی

F

روش کار

کار مداوم

خنک کننده

خنک سازی هوایی اجباری، ورودی هوای افقی و خنک کننده گازهای خروجی به سمت بالا

حمل و نقل

با چشمان بلند و چرخ چرخ

رنگ

به عنوان الزامات مشتری یا به عنوان طراحی ما

ابعاد

1610*1250*1600mm L×W×H

وزن

800 کیلوگرم

دمای محیط

-10°C تا +50°C

رطوبت نسبی

≤95%

ارتفاع

≤2500 متر

فشار جوی

86 ~ 106kPa

تماسگر

شنایدر

فیوز

MIRO

PLC

زیمنس

دکمه روشن

ABB

رله

OMRON

مقاومت آلیاژ

"کینگ وِی"

نرم افزار پردازش داده

"کینگ وِی"

1) 3 خط LED چند عملکرد متر می تواند در زمان واقعی ولتاژ و جریان از سه مرحله و هر مرحله، قدرت مقاومت، عامل قدرت، قدرت ظاهری، فرکانس و زمان اجرا از مجموعه تولید.

2) کاربر می تواند قدرت را از قبل تنظیم کند و سپس دکمه بارگذاری اصلی را فشار دهد.

3) حالت کنترل: کاربر می تواند کنترل محلی یا کنترل هوشمند (از طریق PC) را انتخاب کند

4) قفل حالت کنترل: یک سوئیچ در پنل کنترل برای انتخاب حالت کنترل وجود دارد، حالت کنترل دیگر اگر کاربر یک حالت کنترل را انتخاب کند باطل است.

1) دکمه توقف اضطراری داشته باشید.

2) در صورت بیش از حد بار، بیش از حد گرم، مدار کوتاه، بانک بار به طور خودکار بار را حذف می کند و هشدار می دهد.

3) حفاظت از فن: بانک بار نمی تواند قبل از قدرت فن روشن شود.

4) هنگام غیرطبیعی بودن یک فن یا عدم وجود حجم کافی هوا، و غیره، زنگ هشدار بزنید.

5) دکمه حفاظت: برخی از دکمه های حفاظت می توانند در هنگام هشدار غلط یا برای نیازهای خاص خاموش شوند.

1) بارگذاری اتوماتیک: کاربر می تواند چندین دوره قدرت و مدت زمان را تنظیم کند و به نوبه خود از 0٪ تا 25٪ تا 50٪ تا 75٪ تا 100٪ یا 110٪ سپس 75٪ تا 50٪ تا 25٪ تا 0٪ و غیره برای انجام آزمایش بارگذاری خودکار.

2) می تواند آزمایش موازی را برای چندین واحد انجام دهد.

3) داده ها می توانند ذخیره شوند، می توانند داده های زمان واقعی و داده های تاریخچه را نشان دهند.

4) نمودارها و نمودارها را می توان در قالب JPG صادر کرد در حالی که داده های صادر شده در قالب اکسل و ورد را آزمایش می شود و همه می توانند چاپ شوند.

توصیف نماد متر: در فرآیند بارگذاری، دستگاه می تواند پارامترهای زمان واقعی را با ابزار اندازه گیری نشان دهد.

نمایش منطقه عملکرد ابزار، نمودار کلیدی به شرح زیر است: ابزار دارای سه پنجره نمایش بالا، وسط و پایین است، هر مقدار و نماد واحد داده ها را تشکیل می دهد. به عنوان مثال،پنجره ي بالايي نشان ميده 100.0 ولت، یعنی ولتاژ فاز A 100 ولت است.

F1، F2 و در پایین، شما می توانید سه پنجره و بازیافت پارامترهای نمایش را تغییر دهید.
نماد های انگلیسی که به معنی:
V: نماد ولتاژ فاز؛ واحد: V و در ترکیب با K، M تا kV MeV؛
V LL: دو نماد نشان دهنده ولتاژ خط است. واحد: V و همراه با K، M تا kV MV.
A: نماد جریان؛ واحد: A، و در ترکیب با K، M تا kA، MA؛
W: نماد قدرت فعال؛ واحد: W، و در ترکیب با K، M به kW، MW
Var: نماد قدرت واکنش پذیر؛ واحد: Var، و در ترکیب با K، M به kvar، Mvar؛
VA: نماد قدرت ظاهری؛ واحد: VA و ترکیبی از K، M kVA، MVA؛
هرتز: نماد فرکانس واحد هرتز
PF: نماد فاکتور قدرت
E: نمادهای انرژی؛ واحد: Ep (قدرت فعال) kWh، Eq (قدرت واکنش) kVAh، Es (قدرت ظاهری) kVA؛
3P3L: سه فاز سه سیم دو جزء؛
3V3A: سه عنصر سه فاز سه سیم؛
3P4L: سه فاز چهار سیم
